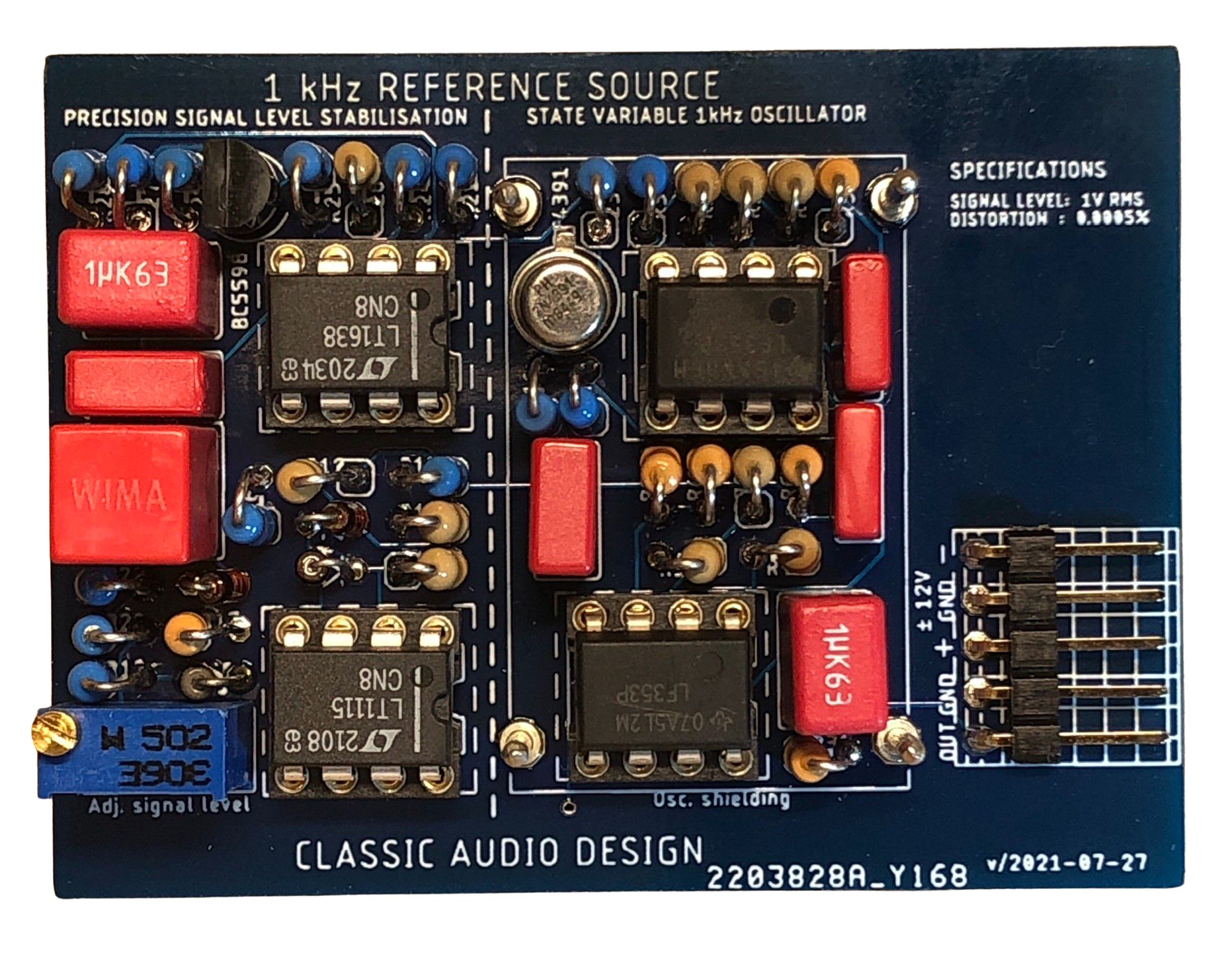

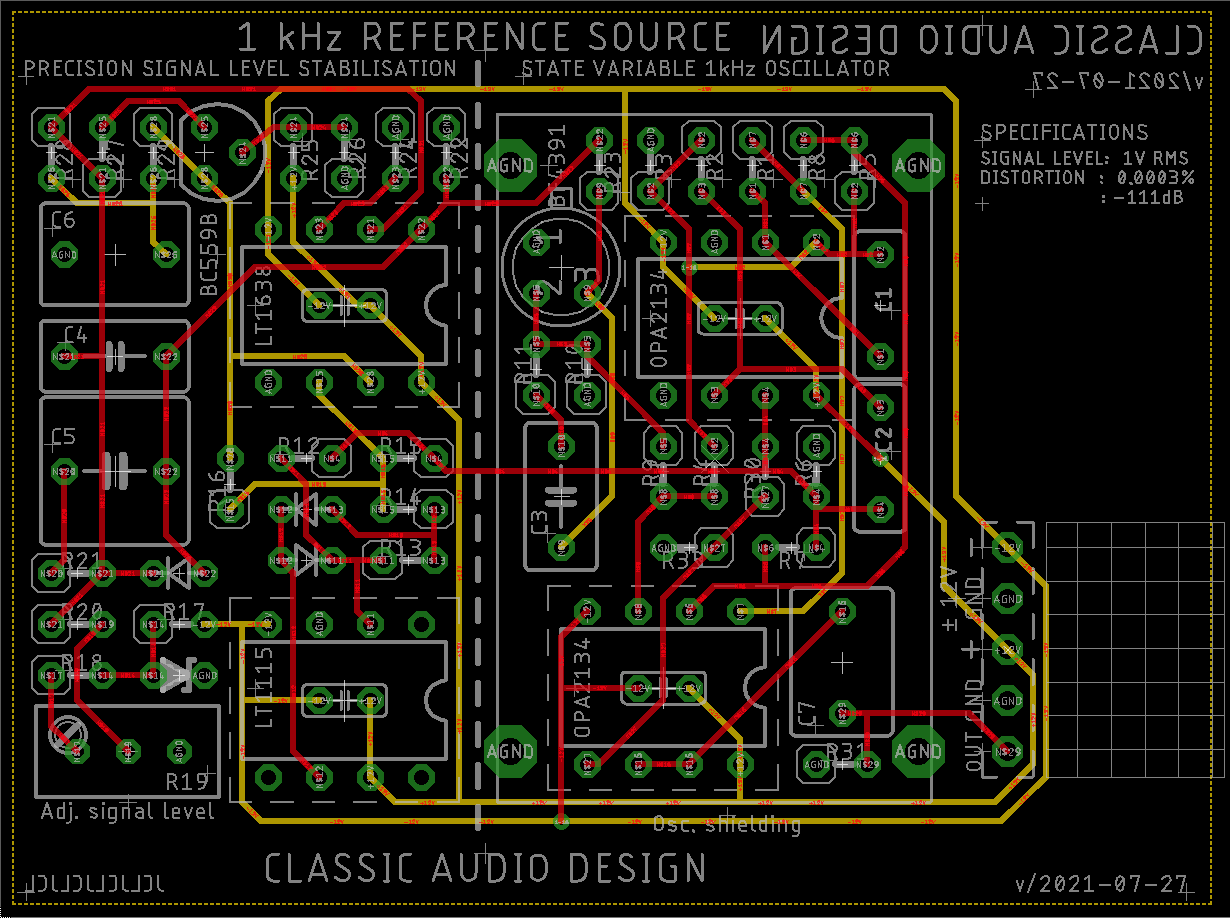

Reference sinus generator
Specifikationer (målinger)
| Frekvens |
998 hz |
| Output niveau |
1.004 mV / 0 db |
| Distortion |
0.0003 % / -111 db |
| Signal / noise |
-91 db |

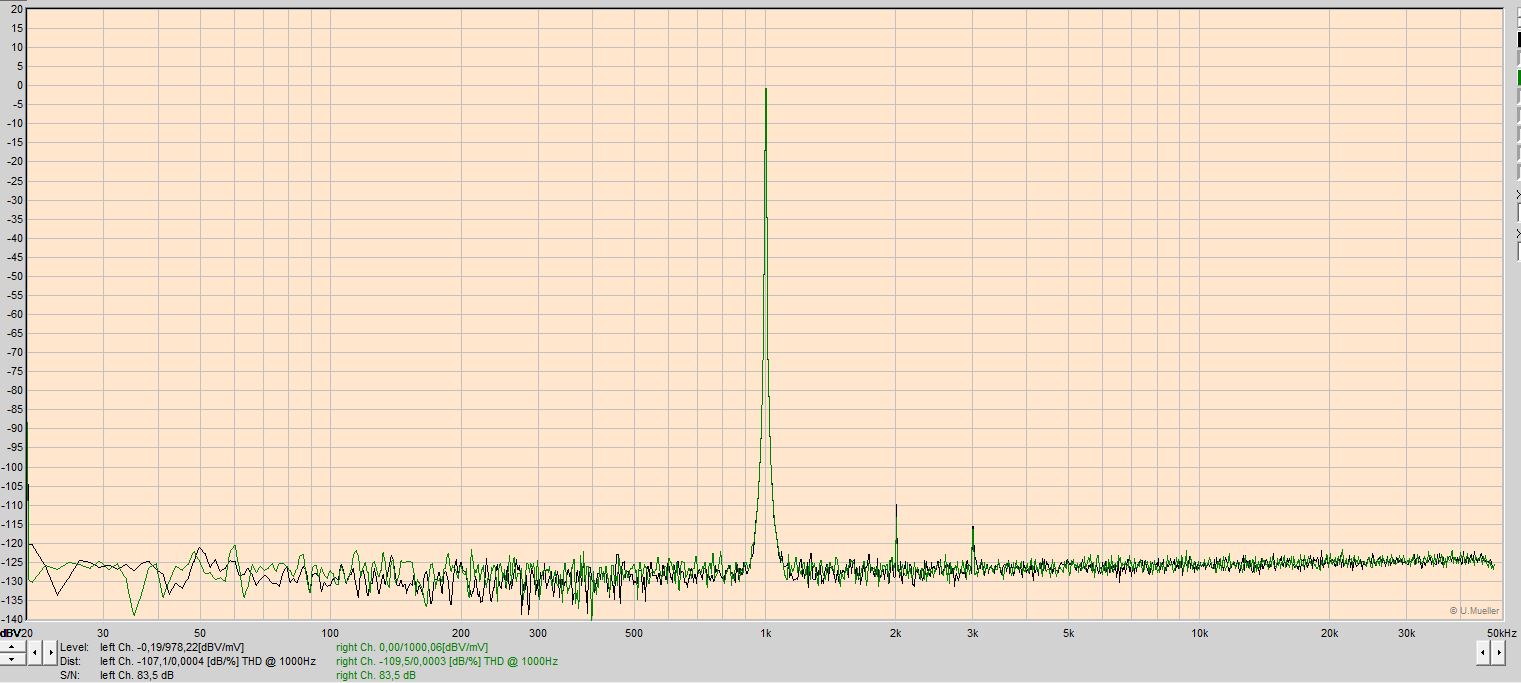

Spektrum anayzer - distortion
Spektrum af output fra 1khz oscillatoren viser et støjgulv på -125db. Distortion er 0.0003% / -111 db ved signal niveau på 1000 mv.
Det har været muligt at opnå samme specifikationer for de 5 - 6 print jeg har monteret.
Den eneste justering er udgangs niveau, der sættes til 1000mv / 0 db med multiturn potmeter.

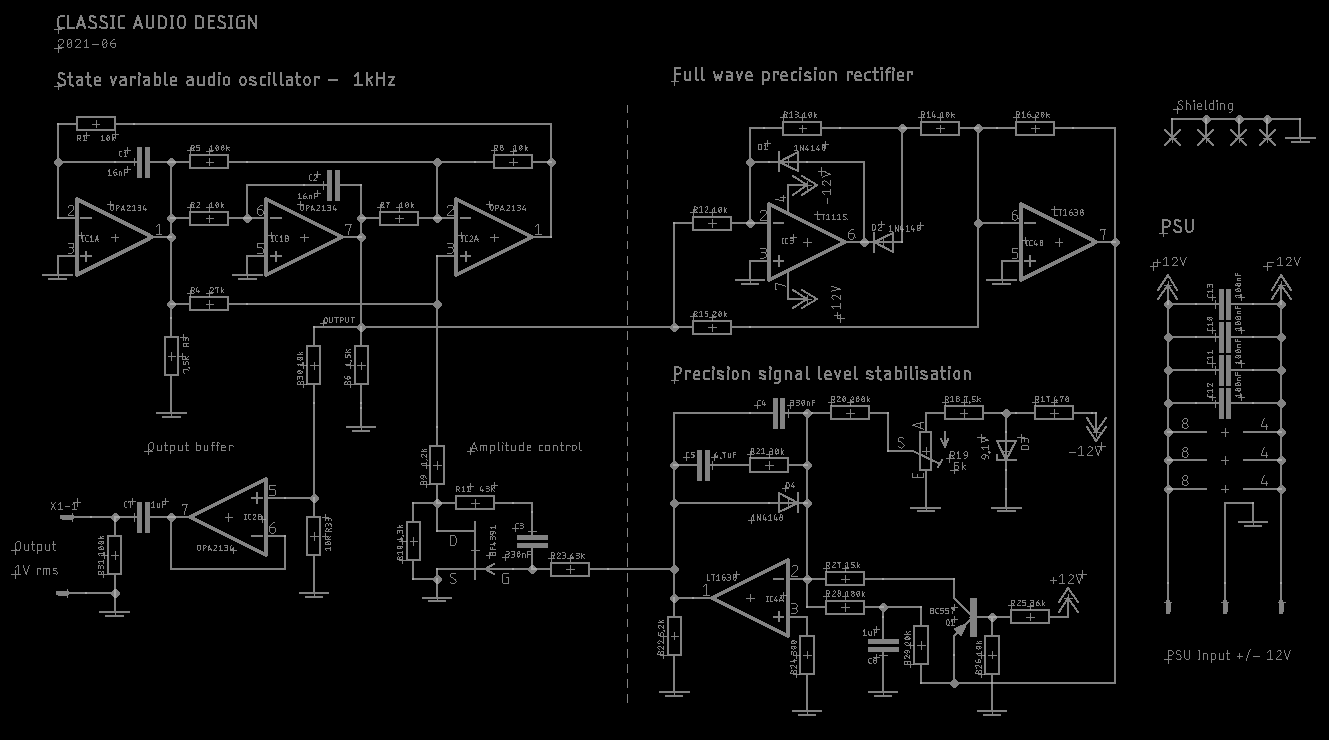

Diagram

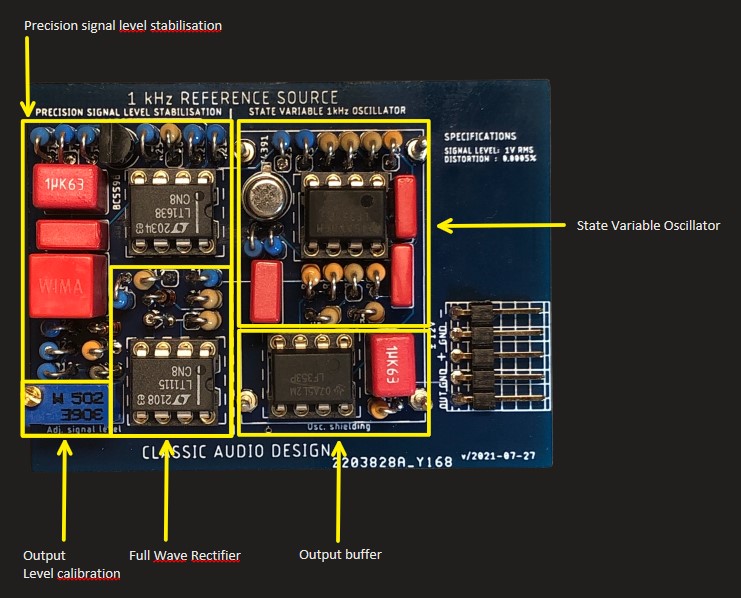

Funktioner
Applikation eksempel for 1 khz ref. oscillatoren
Jeg har udviklet et testudstyr med 1 khz oscillatoren og en attenuator 60db. Attenuatoren kan reguleres i 1 db step.
Alle funktioner er styret af Arduino. Display der viser signal niveau (ind) og signal niveau på output.
Desuden vises attenuation. Projektet er batteri drevet og batteriet niveau vises.
Display, rotary encoder styring med Arduino Nano og I2C bus til ATTiny84 for attenuator kontrol og signal niveau måling.
I2C bus til ATTiny85 for batteri niveau kontrol.
Batteri 8.4v - moduler for +/-12v og 5v forsyninger.

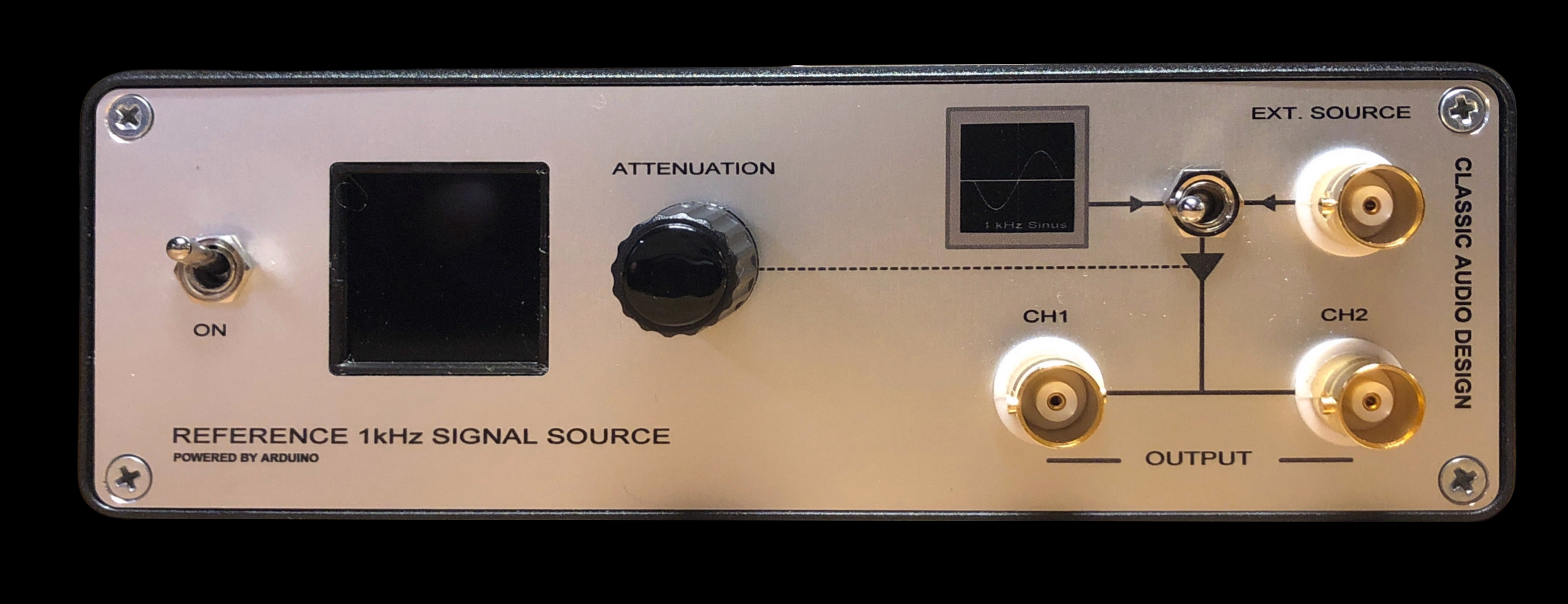

Front panel

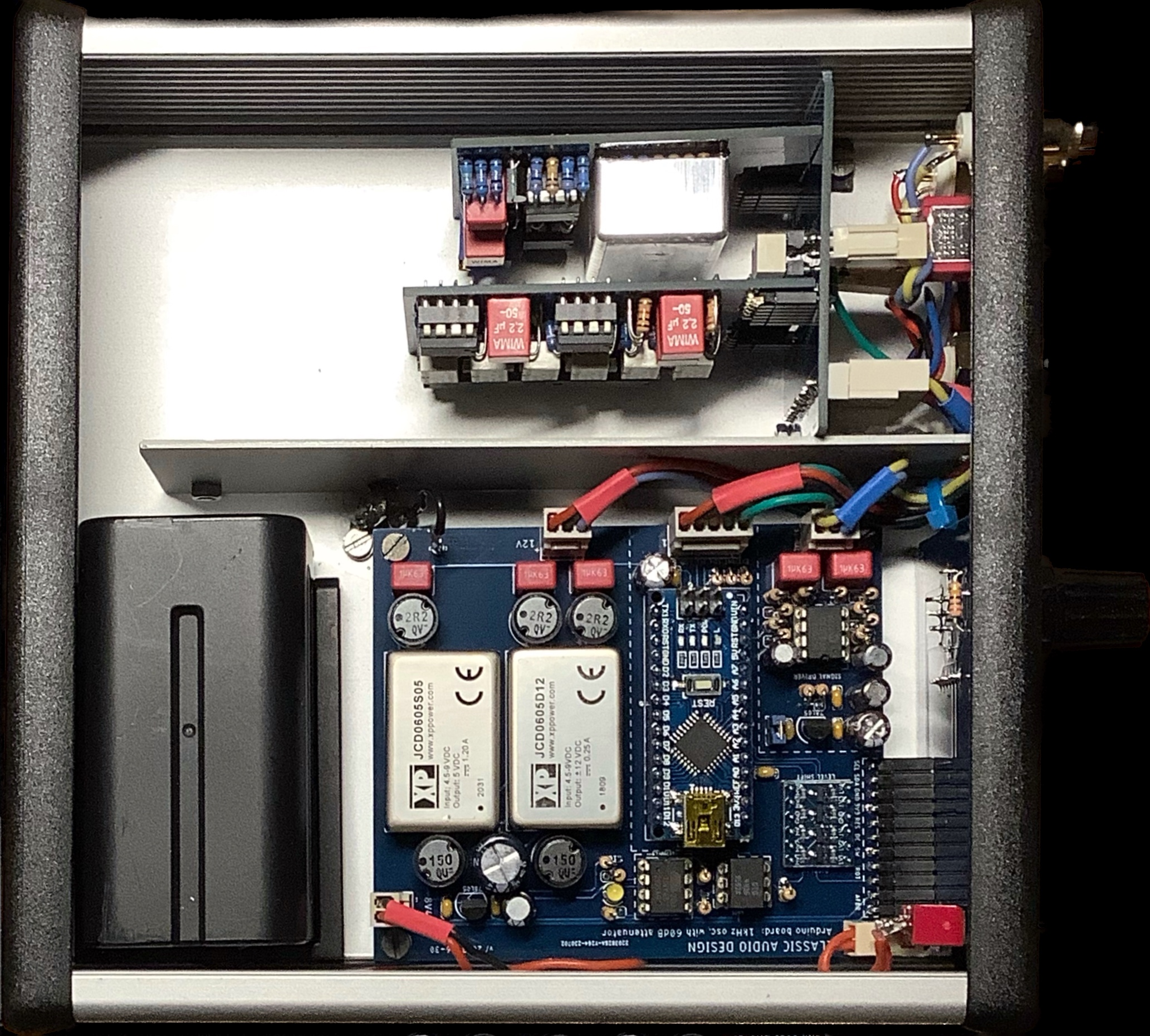

Opbygning af projektet
